点击放大
产品型号:
杰创JCL11
产品名称:
分体型电磁流量计
产品报价:
产品特点:
济南杰创优惠供应智能式分体型电磁流量计,欢迎新老客户选购。: /

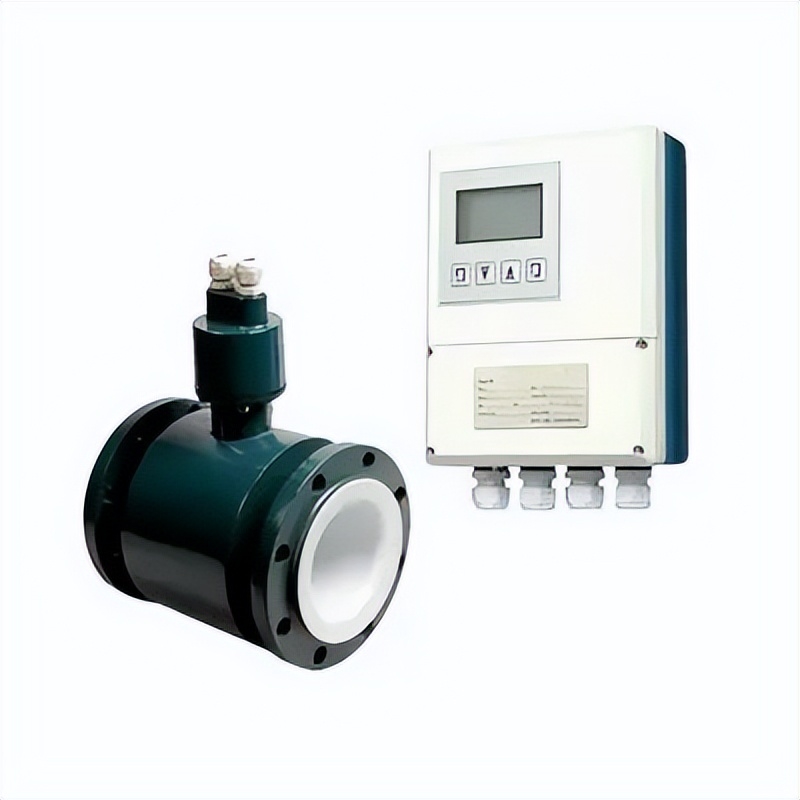

杰创JCL11分体型电磁流量计
的详细资料:
一、产品特点
管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关。
在现场可根据用户实际需要在线修改量程。
适用于各种导电液体的流量测量,如自来水、污水、泥浆、各类饮料、化学原料、粘稠液体和悬浮液。
采用SMD器件和表面贴装(SMT)技术,电路可靠性高,功耗低。
采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频距形波励磁,提高了流量测量的稳定性。
全数字量处理,抗*力强,测量可靠,精度高,流量测量范围可达30:1。
超低功耗EMI开关电源,适用电源电压变化范围大,EMC性能好。
内有三个积算器,可分别对正向累计、反向累计及差值积算,内部设有不掉电时钟,可记录16次掉电时间。
使用方便,安装后只需接上电源,不需其他任何操作,即可输出标准信号,便于非专业人员使用。
具有RS485、RS232、Hart、Modbus和Profibus等数字通讯信号输出。
提供传感器五段非线性修正功能。
具有平均流量自动运算功能,便于仪表的标定。
阻尼功能:可设定范围0-50S(中间任意整数)。
断电保护,流量计的运算结果和用户设定的参数在断电后不会消失,EEPROM可保护设定参数和累计值。
小信号切除功能。用户可通过显示面板设置下限电压和下限流量,从而切除干扰性小信号流量。
密码锁存功能。流量计通电后,若需要设定参数,必须输入四位密码才能进行参数设定,有效防止无关人员改变仪表参数。
转换器和传感器具有多种防护等级及安装方式,有适用于潜水安装的IP68等级。
插入式电磁流量
计在大管道流量检测中,安装简单,不需断流,现场可带压开孔,具有的安装优势与价格优势。
插入式电磁流量
的测量只与插入深度有关,故该流量计通用性广,互换性强。一种型号就可适用于各种规格管道的流体测量要求。
二、工作原理
法拉第感应定律(指的是当导体通过磁场是会在导体内部产生感应电势)即为电磁流量计测量的基础原理。这种测量原理可应用于具有导电性的流体,该流体流入磁场垂直于流体方向的管道,在流体中感应生成的电势可利用对称布置的两个电极进行测量。信号电压U
E
与磁感应强度B,电极间距D以及流体平均速度V成正比。由于磁感应强度B与电极间距D为常量,所以信号电压U
E
与平均流速V成正比。用于计算体积流速的等式表明信号电压U
E
与体积流量成线性正比。感应的信号电压被转化为转换器中的分度,模拟以及数字输出信号。
三、技术规格
1. 正常工作条件
环境温度:-25~+60℃;
相对湿度:5%~90%;
供电电源:单相交流电源85~250V,45~63H
Z
;直流电源16VDC~36VDC;
耗散功率:小于20W。
2. 测量精度
标准型JCL11/卫生型JCL13:±0.5% 高精度JCL12:±0.25% 插入式JCL14:±1.5%
3. 输出变量
3.1模拟电流输出
负载电阻:0~10mA时,0~1.5kΩ;
4~20mA时,0~750Ω。
基本误差:0.1%±10µA。
3.2数字频率输出
频率输出范围:1~5000H
Z
;
输出电气隔离:光电隔离,隔离电压:>1000VDC;
频率输出驱动:场效应管输出,zui高承受电压36VDC,zui大负载电流250mA。
3.3数字脉冲输出
输出脉冲范围:0~100脉冲/秒。(高于上限时,会丢失脉冲)
输出脉冲当量:0.001~1.000m
3
/cp;
0.001~1.000 LTR/CP;
0.001~1.000 USG/CP;
0.001~1.000 UKG/CP;
输出脉冲宽度:用户软件设置;
输出电气隔离:光电隔离,隔离电压:>1000VDC;
脉冲输出驱动:场效应管输出,zui高承受电压36VDC,zui大负载电流250mA。
3.4报警输出
报警输出接点:ALMH---上限报警;ALML---下限报警;
输出电气隔离:光电隔离,隔离电压:>1000VDC;
报警输出驱动:达林顿管输出,zui高承受电压36VDC,zui大负载电流250 mA。
3.5数字通讯接口及通讯协议
MODBUS接口:RTU格式,物理接口RS-485,电气隔离1000V;
MART接口:支持标准HART协议,配置HART手持器,可在线显示测量值,并可修改仪表参数
