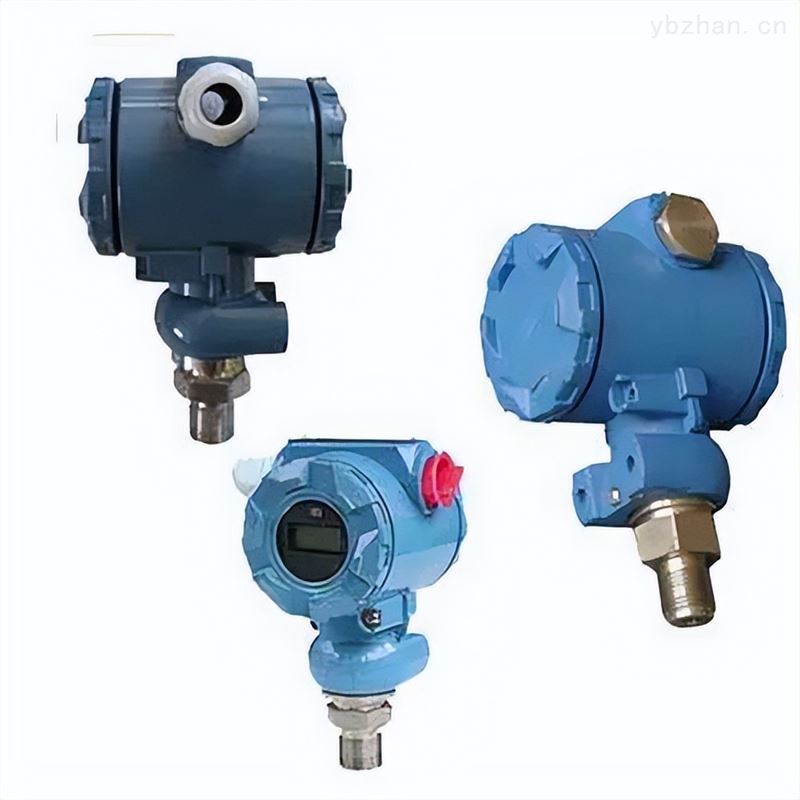

JCYC800扩散硅压力变送器的详细资料：

◆概述

JCYC800系列扩散硅压力变送器具有工作可靠、性能稳定、安装使用方便、体积小、重量轻、性能价格比高等点，能在各种正负压力测量中得到广泛应用。

压力变送器采用进口扩散硅或陶瓷芯体作为压力检测元件，传感器信号经高性能电子放大器转换成0-10mA或4-20mA统一输出信号。

压力变送器可替代传统的远传压力表，霍尔元件、差动变送器，并具有DDZ-Ⅱ及DDZ-Ⅲ型变送器性能。压力变送器能与各种型号的动圈式指示仪、数字压力表、电子电位差计配套使用，压力变送器也能与各种自动调节系统或计算机系统配套使用。

◆主要技术指标

·精度等级：0.25级基本误差±0.25%

·非线性误差：0.3级≤±0.3%FS

·滞后误差：≤±0.3%FS

◆输出特性：

①0-10mA输出，负载电阻0-1.5KΩ

②4-20mA输出，负载电阻0-600Ω

③恒流输出内阻大于10MΩ

④二线制4-20mA输出：标准供电DC24V

·防爆标志：（RPT-Ⅲ）：Exia Ⅱ CT4-6

◆物理特性

隔离脱片：不锈钢316L

外壳：铝合金(啧塑)

过程连接方式：M20 x 1. 5外螺纹或用户定制

电气连接：电缆孔位φ8

重量：800克

◆工作原理

过程压力通过压力传感器将压力信号转化成电信号，经差分放大器、输出放大器放大后，再经V/A转换器，转换为与输入压力成线性对应关系的标准电流输出信号。

◆零点和量程的调整

变送器的零点和量程打开盖板后连续可调。“Z”是调零点电位器、“S”是调量程电位器。
