产品中心您当前的位置:首页 > 产品中心 > 罗斯蒙特变送器 > 罗斯蒙特压力变送器 > 罗斯蒙特3051TG压力变送器
基础信息Product information
产品名称:

罗斯蒙特3051TG压力变送器

产品型号:

浏览次数:3038

所在地:济南市

更新时间:2024-09-26

产品简介:

罗斯蒙特的3051TG压力变送器是罗斯蒙特40年电力行业经验设计出的常用压力变送器产品之一,电子技术与单隔离膜片设计与一体,具有高可靠性、长期稳定性和易于维护的设计,实现表压和绝压测量的校验量程从0.3到10000psi 。罗斯蒙特3051T直连式压力变送器是针对差压、表压和绝压测量应用的行业标准产品,从维护到操作都能实现优化的测量概念。无论从设计到安装,直连式紧凑设计使得该变送器可与过程设备直接连接,实现快速、轻松、经济高效的安装。

产品特性Product characteristics
一、罗斯蒙特3051TG压力变送器产品概述:
罗斯蒙特的3051TG压力变送器是罗斯蒙特40年电力行业经验设计出的常用压力变送器产品之一,电子技术与单隔离膜片设计与一体,具有高可靠性、长期稳定性和易于维护的设计,实现表压和绝压测量的校验量程从0.3到10000psi 。罗斯蒙特3051T直连式压力变送器是针对差压、表压和绝压测量应用的行业标准产品,从维护到操作都能实现优化的测量概念。无论从设计到安装,直连式紧凑设计使得该变送器可与过程设备直接连接,实现快速、轻松、经济高效的安装。

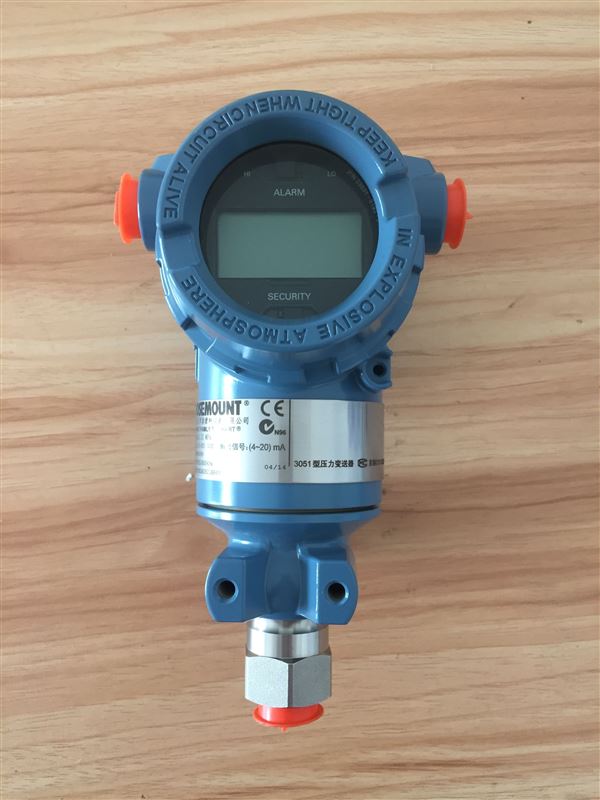

罗斯蒙特3051TG压力变送器

二、罗斯蒙特3051TG压力变送器工作原理:

工作时,高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液,接着灌充液将压力传递到传感器中心的传感膜片上。3051压力变送器传感膜片是一个张紧的弹性元件,其位移随所受压而变化(对于3051GP压力变送器,大气压如同施加在传感膜片的低压侧一样)。传感膜片的最大位移量为0.004英寸(0.1毫米),且位移量与压力成正比。
两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流,电压或数字HART(高速可寻址远程发送器数据公路)输出信号。

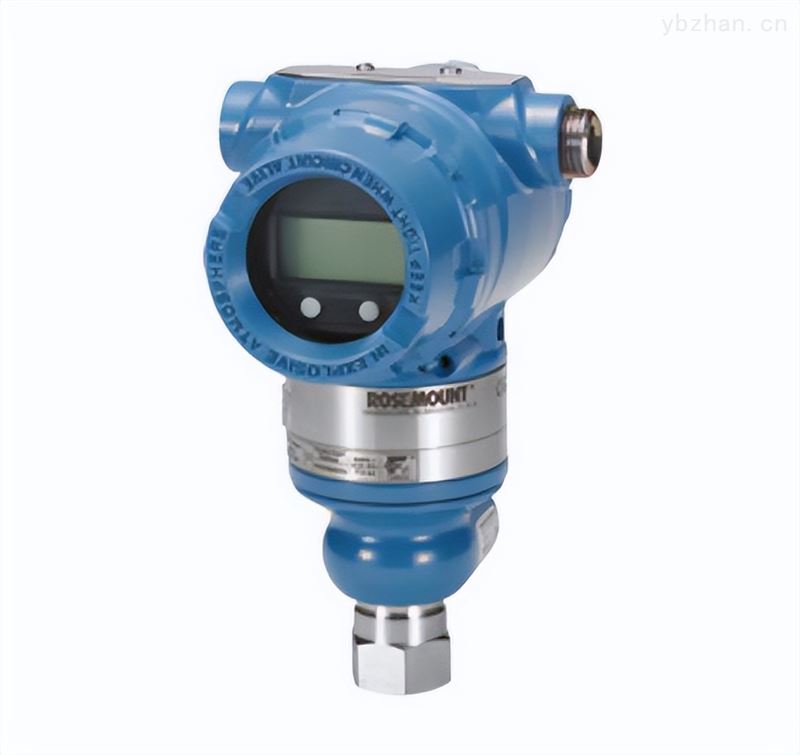

罗斯蒙特3051TG压力变送器

三、罗斯蒙特3051TG压力变送器产品特性:
压力范围:从 0–1.5 psi 到0–4000 psi(从 0–10 到0–27580 kpa)0.075% 参考精度,包括线性度、迟滞性和重复性
量程比:达到 100:1
较轻的重量、紧凑的尺寸有助于实现轻松安装和搬运
在实际过程工况下可达到 5 年的稳定性
性能规格:零基量程、参考条件、硅油灌充液、和 316l 不锈钢隔离膜片。
参考精度:±0.075% 标定量程。包括线性度、迟滞性和重复性的综合影响。
对于量程比小于 5:1 的量程, 精度= ±[0.025+(0.01)(url/量程)]% 量程
环境温度影响示:± (0.15% url + 0.15% 量程)/50 °f (28 °c);环境温度范围从 –40 °f 至 185 °f(-40 °c 至 85 °c)
稳定性:对于 ±50 °f (28 °c) 的温度变化,5 年内达到 ±0.125% url 。
振动影响:只考虑谐振频率影响,其它振动影响均忽略不计。在谐振下,与管道轴向成任意角度的方向施加15-2000hz的振动进行测试,振动影响小于 ±0.1% url/g


四、罗斯蒙特3051TG压力变送器选型指南:

型号

变送器类型

3051TG
3051TA

表压变送器

代码

压力范围

3051TG

3051TA


1
2
3
4
5

0-0.3至0-30psig(0-2至0-207kPa)
0-1.5至0-150psig(0-10至0-1034kPa)
0-8至0-800psig(0-55至0-5516kPa)
0-40至0-4000psig(0-276至0-27579kPa)
0-2000至0-10000psig(0-13800至0-68900kPa)

0-0.3至0-30psig(0-2至0-207kPa)
0-1.5至0-150psig(0-10至0-1034kPa)
0-8至0-800psig(0-55至0-5516kPa)
0-40至0-4000psig(0-276至0-27579kPa)
0-2000至0-10000psig(0-13800至0-68900kPa)


代码

输出

A
M(1)

4-20mA,带有基于HART协议的数字信号
低功耗,1-5Vdc,带有基于HART协议的数字信号(0.8-3.2Vdc输出,用选项代码C2)

代码

过程连接型式

2A
2B
2C
2F

1/4-18NPT阴螺纹
1/2-14NPT阴螺纹
G1/2AA DIN 16288阳螺纹(量程1-4,SST)
锥形和螺纹式,适用于F-250-C型蒸压器Autoclave(包括压盖与筛,量程5SST)

代码

隔离膜片

过程连接液件材料



2(2)
3(3)

316L SST
316L SST

哈氏合金C-276
哈氏合金C-276


代码

灌充液

1
2

硅油
惰性液(Fluorinert FC-43)

代码

外壳材料

导线管入口尺寸



A
B
C
D
J
K
L

铝,聚氨酯涂层
铝,聚氨酯涂层
铝,聚氨酯涂层
铝,聚氨酯涂层
SST
SST
SST

1/2-14NPT
M20×1.5(CM20)
PG13.5
G1/2
1/2-14NPT
M20×1.5(CM20)
PG13.5


五、罗斯蒙特3051TG/TA典型型号:
3051TG1A2B21A
3051TG2A2B21A
3051TG3A2B21A
3051TG4A2B21A
3051TG5A2B21A
3051TG1A2B21AB4
3051TG2A2B21AB4
3051TG3A2B21AB4
3051TG4A2B21AB4
3051TG5A2B21AB4
3051TG1A2B21AB4M5
3051TG2A2B21AB4M5
3051TG3A2B21AB4M5
3051TG4A2B21AB4M5
3051TG5A2B21AB4M5
3051TG1A2B21AB4M5K5
3051TG2A2B21AB4M5K5
3051TG3A2B21AB4M5K5
3051TG4A2B21AB4M5K5
3051TG5A2B21AB4M5K5
3051TG1A2B21AB4M5E5
3051TG2A2B21AB4M5E5
3051TG3A2B21AB4M5E5
3051TG4A2B21AB4M5E5
3051TG5A2B21AB4M5E5
3051TG1A2B21AB4M5I5
3051TG2A2B21AB4M5I5
3051TG3A2B21AB4M5I5
3051TG4A2B21AB4M5I5
3051TG5A2B21AB4M5I5
3051TG1A2C21AB4M5
3051TG2A2C21AB4M5
3051TG3A2C21AB4M5
3051TG4A2C21AB4M5
3051TG5A2C21AB4M5
3051TG1A2C21AB4M5K5
3051TG2A2C21AB4M5K5
3051TG3A2C21AB4M5K5
3051TG4A2C21AB4M5K5
3051TG5A2C21AB4M5K5
3051TG1A2C21AB4M5E5
3051TG2A2C21AB4M5E5
3051TG3A2C21AB4M5E5
3051TG4A2C21AB4M5E5
3051TG5A2C21AB4M5E5
3051TG1A2C21AB4M5I5
3051TG2A2C21AB4M5I5
3051TG3A2C21AB4M5I5
3051TG4A2C21AB4M5I5
3051TG5A2C21AB4M5I5
3051TG1A2B21BB4M5
3051TG2A2B21BB4M5
3051TG3A2B21BB4M5
3051TG4A2B21BB4M5
3051TG5A2B21BB4M5
3051TG1A2B21BB4M5K5
3051TG2A2B21BB4M5K5
3051TG3A2B21BB4M5K5
3051TG4A2B21BB4M5K5
3051TG5A2B21BB4M5K5
3051TG1A2B21BB4M5E5
3051TG2A2B21BB4M5E5
3051TG3A2B21BB4M5E5
3051TG4A2B21BB4M5E5
3051TG5A2B21BB4M5E5
3051TG1A2B21BB4M5I5
